三菱PLC编程软件绘制plc梯形图的方法 三菱PLC编程软件如何绘制plc梯形图

许多用户在使用三菱PLC编程软件时，对如何绘制PLC梯形图不太清楚。接下来，为大家带来详细的操作介绍，感兴趣的小伙伴快来看看吧！

三菱PLC编程软件如何绘制plc梯形图

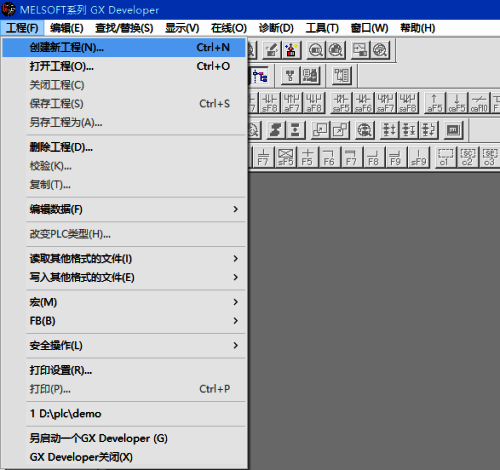

第一步：打开三菱PLC编程软件，在软件菜单栏中点击“工程”，然后选择“创建新工程”。

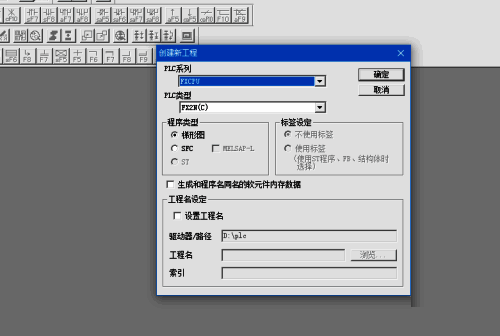

第二步：根据自己实际使用的情况，选择PLC的类型和系列，同时选择梯形图。

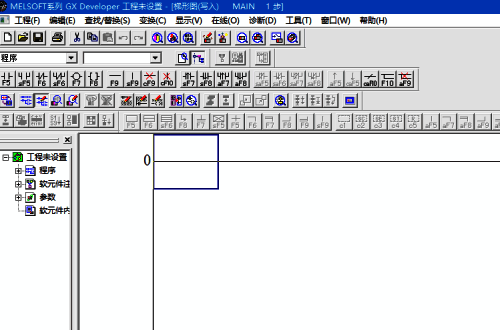

第三步：完成上述操作后，一个项目就创建好了。此时项目中显示的就是梯形图的编辑页面。

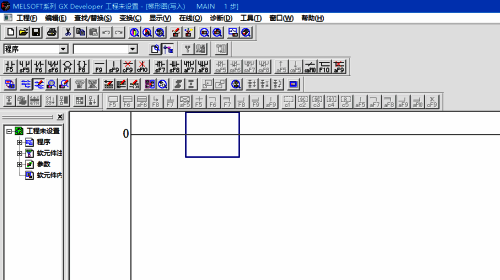

第四步：用鼠标点击梯形图区域，选中该区域，之后就可以在此处放置图形元件了。

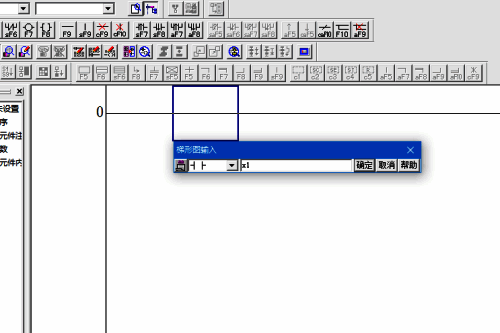

第五步：点击想要放置的图形元件，并输入对应的端子信息。

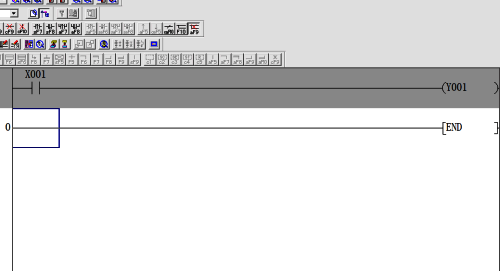

第六步：右侧需要有输出端子接收，不能留空，默认带有“end”结束。至此，一个简单的梯形图就绘制完成了。
