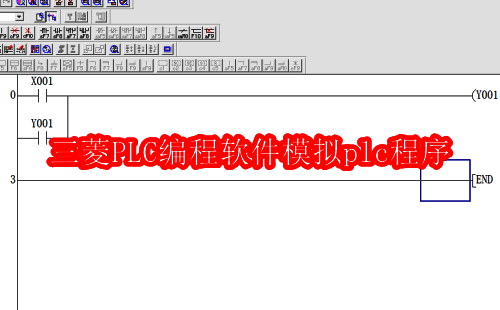

三菱PLC编程软件模拟PLC程序的详细步骤 三菱PLC编程软件如何模拟plc程序

三菱PLC编程软件是一款功能强大的工具，它不仅能够进行仿真和调试操作，还可以用于故障诊断。然而，很多用户在使用该软件时，对如何模拟PLC程序不太清楚。下面为大家带来详细的操作介绍，赶紧来看看吧！

三菱PLC编程软件如何模拟plc程序

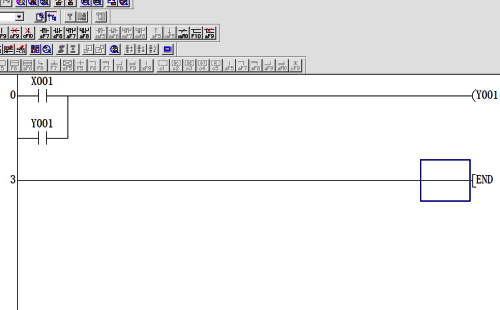

第一步：首先，我们要绘制一个简单的PLC程序。

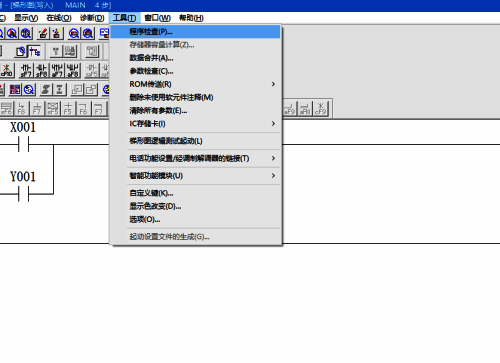

第二步：为了确保程序没有错误，我们在菜单栏中点击“工具”-->“程序检查”。

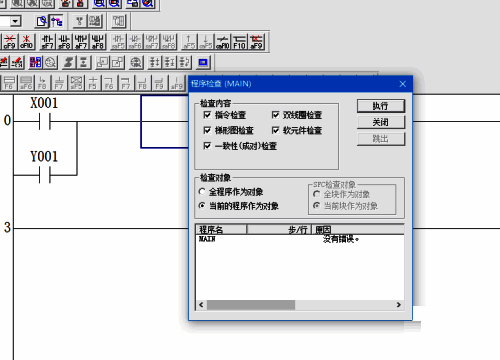

第三步：系统会自动检查程序是否存在错误，这里仅检查梯形图的绘制错误。确认无误后，方可进行下一步。

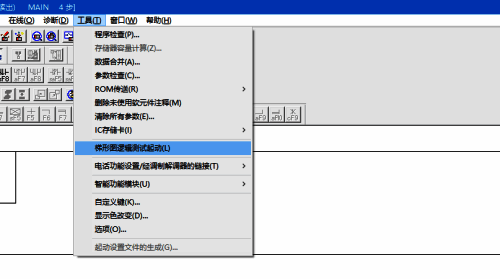

第四步：在菜单栏点击“工具”-->“梯形图逻辑测试启动”。

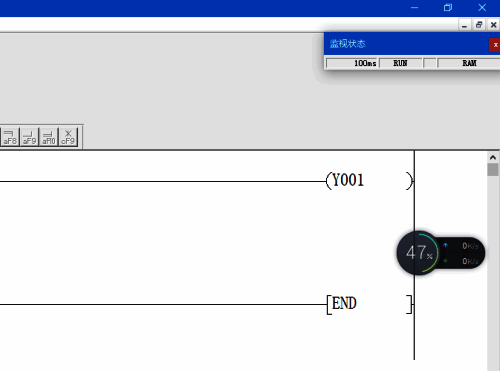

第五步：等待启动完成，直到界面显示监视状态。

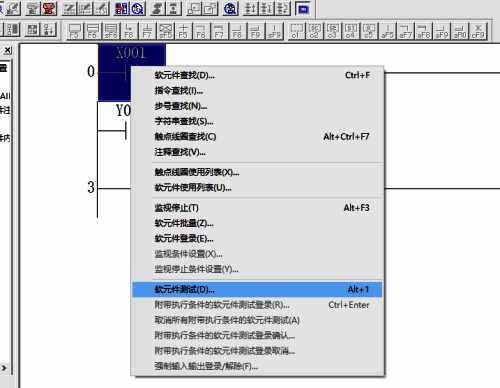

第六步：在元件区域右击，选择“软元件测试”。

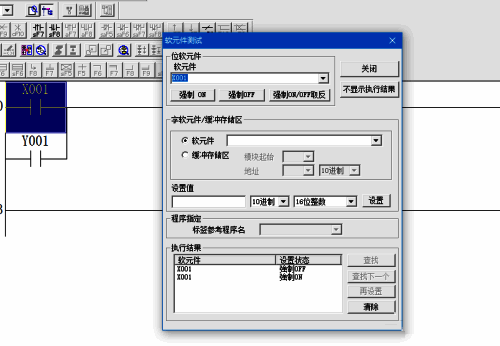

第七步：选择“强制取on”，此时元件将会闭合。
