软件功能设置解析
在Protel99se中实现美观的铺铜效果，关键在于前期的元件布局与软件功能设置。合理调整各项参数不仅能提升设计效率，还能显著优化最终成品的视觉效果。
网格与线径精准配置

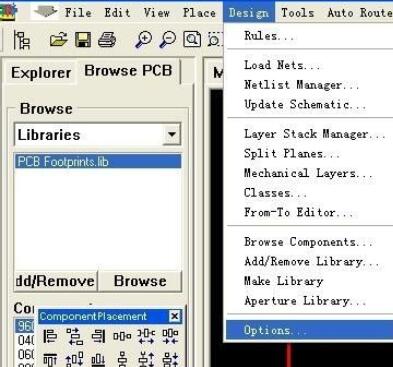

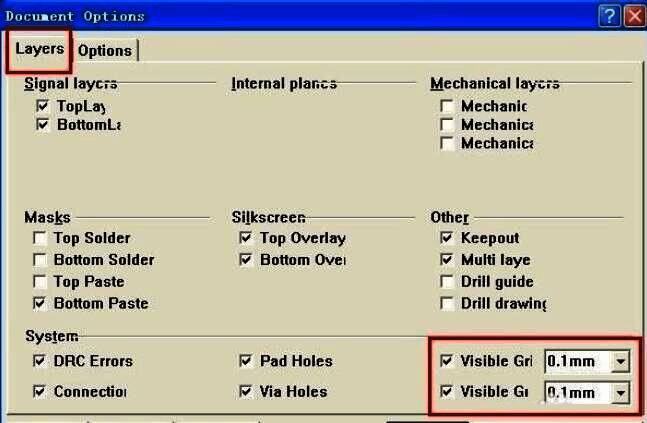

首先建议对网格进行精细化设置，具体数值需根据个人习惯及PCB板尺寸灵活调整。随后进入线径与铺铜参数设定环节，该步骤直接影响后续布线质量，建议按照实际需求逐项确认。
高效布线操作指南

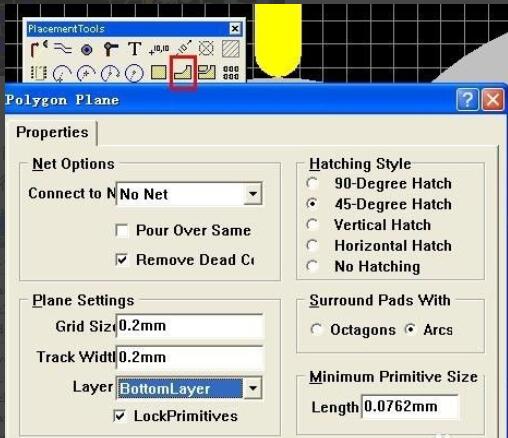

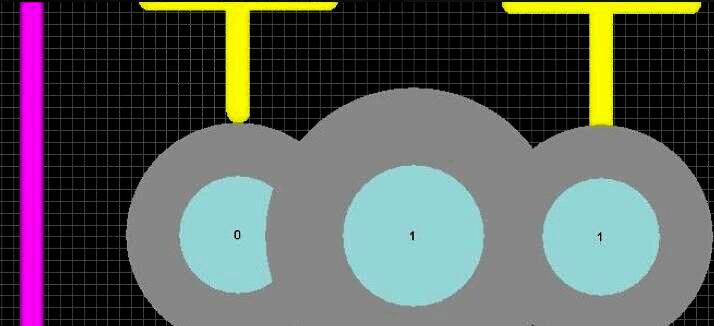

正式布线时建议采用分级策略：电源线优先使用粗线处理，信号线则保持统一规格（如0.3mm或0.5mm）。对于非IC引脚连接区域，推荐尽可能采用铺铜方式处理。通过点击铺铜工具并合理配置参数，在放大视图下可精确对齐栅格进行绘制。
边框预绘提升铺铜质量

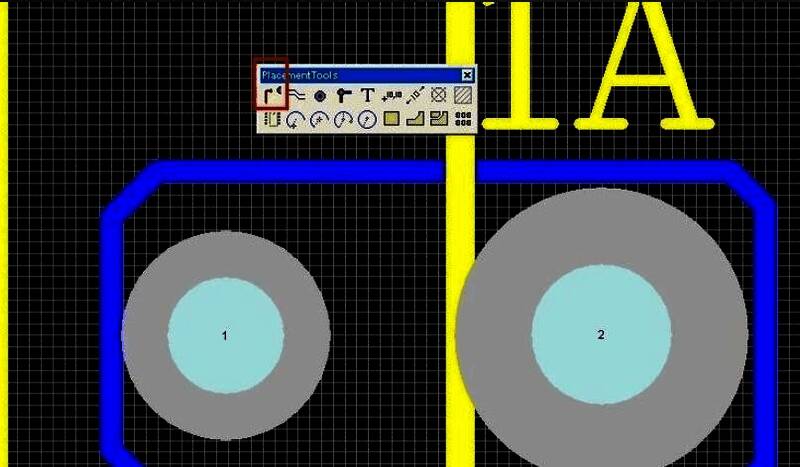

为避免直接铺铜可能出现的线条不直问题，可先用辅助线勾勒铺铜区域外框。此方法特别适用于复杂形状铺铜，但需注意边框线宽应与铺铜线宽保持一致以确保整体协调性。
间距检测实用技巧

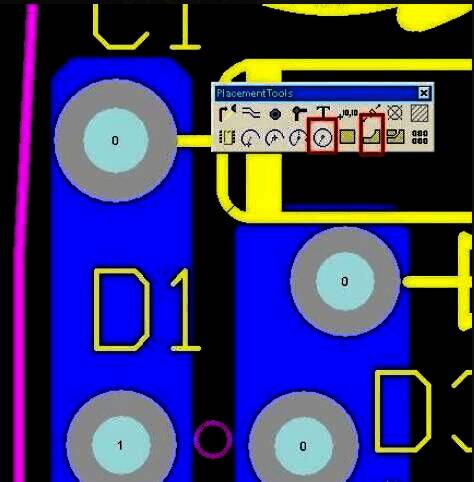

当需要验证线路间距是否达标时，可通过绘制参考圆的方式进行可视化检测。这种方法在元件布局阶段尤为实用，能有效预防因间距不足导致的设计返工。

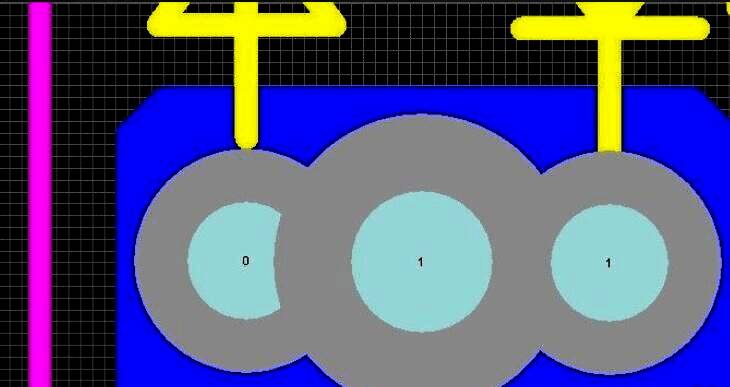

完美PCB板成型方案
通过上述步骤的系统化操作，即可获得兼具功能性与美观度的PCB板设计方案。从基础设置到细节处理，每个环节都经过精心设计，确保最终呈现专业级的电路板作品。
